소화가스 설비(방제) Door Fan Test(Enclosure Integrity Test)

NFPA Standard/ ISO 14520 & 기타

소화 가스 유지 시간 측정(Hold Time)

컴퓨터실, 서버실, 전기실, 통신실, 등등의 중요실 들의 화재의 경우 복구에 많은 시간이 소요되기에, 소화가스를 분사하여 산소농도를 낮춰, 화재가 확산안되도록 관리가 필요로 하는데, 소화가스 설비의 방제로 BlowerDoor 측정의 사용이 점점 더 중요해지고 있는 영역 중 하나입니다. 예전에는 이런 건물의 기밀성능을 높여(ACH50<0.1/h) 화재가 확산이 안되게 하고, Trace Gas 측정법으로 실의 기밀성능을 검사하여 왔었으나, 중요실 등의 기밀성능과 소화 가스 특성을 활용한 Door Fan test로 발전하여 왔습니다, 상기 시설들은 화재시 소방수를 분사해서는 안되는 시설들로 룸의 외피 기밀성능을 높이고, 무거운 특수 소화 가스나 co2 등의 특수 소화가스를 분사하여 기밀한 룸에 산소농도를 낯추고 유입이 안되게 하여 화재확산을 막는 방법입니다. Minneapolis BlowerDoor 측정 시스템과 Fire Safety Technology사의 EIT 소프트웨어(또는Blowerdoor GmBh사의 ISO Program)를 사용하면 각 체적이 있는 방에서 소화 가스 유지 시간을 쉽고 정확하게 측정할 수 있습니다.

NFPA 2002, 2004, 2005, 2015, 2018 등의 관련 규격(EIT 소프트웨어)과 ISO 14520 규격에 의한 측정이 가능합니다(ISO Fire Protection 프로그램 사용)

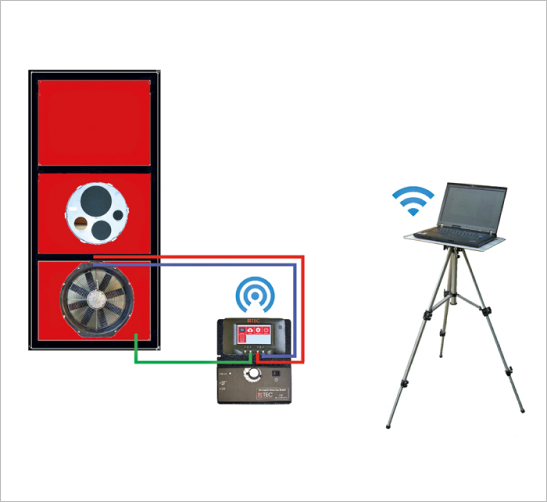

측정 절차는 도어팬 테스트를 기반으로 합니다. BlowerDoor 측정시스템을 사용하여 일정한 압력에서의 침기위치와 침기량 측정은 먼저 TECTITE Express 또는 TECLOG 소프트웨어로 수행됩니다. 도어팬 테스트를 위해 측정할 방 외피의 침기량 측정 데이터와 후속 현장 점검 테스트 데이터를 도어팬 테스트 프로그램 EIT Quick Test 또는 FireProtection 소프트웨어로 읽습니다. 현장 점검 테스트는 측정시스템의 올바른 설정과 적절한 기능을 문서화 하는 또 다른 도어팬 테스트입니다. 실내 높이 또는 사용된 소화 가스 종류와 유형과 같은 특정 데이터는 EIT Quick Test, FireProtection 프로그램에 직접 입력됩니다. 사용 가능한 데이터를 기반으로 소프트웨어는 선택한 소화 가스의 유지 시간을 계산합니다.

새로운 기능

EIT Quick Test(Fiire Safety Technology, NFPA)
EIT Quick Test Intl/ EIT Quick Test 2001
NFPA 2001/2015/2018 Enclosure Integrity Test 및 보고서

EIT Quick Testⓒ는 NFPA 2001, 2000 부록 C Enclosure Integrity Test 절차에 따른 Enclosure Integrity Test(Door Fan Test) 프로그램입니다. 이해하기 쉽고, 사용하기 쉽고, 테스트 데이터를 신속하게 한 번에 입력하여 현장에서 완전하고 전문적인 품질 테스트 보고서를 작성하도록 설계되었습니다.

기능

MS Windows 기반 프로그램은 Widows XP, Windows Vista, Windows 7에서 실행됩니다.
Windows 8.1, Windows 10

Standard Windows® 절차: 편안하고 사용하기 쉽습니다.
NFPA 2001-2004/2012/2015/2018에 등재된 모든 소화 약제 가스 Argotec, Argon, Argonite, CEA-410, Ecaro 25, FE-13, FE-227, FE-241, FE-25, FE-36, FM-200, Halontron, IG 100, Inergen, InertGas IF-55, MX-200, NAD-SIII, Nitrogen, Novec 1230, Proinert, Sapphire 및 Triodide, Halon 1301 및 Carbon Dioxide에 대한 테스트.
FST의 EIT 프로그램 업그레이드가 경우, 기존 고객에게 무료 서비스 제공됩니다.

최대 허용 침기량 계산 테스트

테스트 전에 최대 허용 구멍 크기를 계산할 수 있습니다. 이를 통해 엔지니어는 최대 허용 침기량을 지정할 수 있으며 설치 계약자와 AHJ에 허용 가능/허용 불가능한 침기량에 대한 고급 표시를 제공할 수 있습니다.

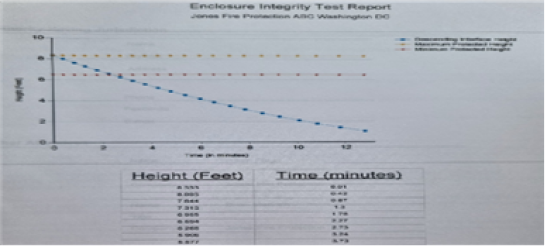

Graph & Table of Hold Heights vs. Time과 선택적 침기 면적 조사 펀치 리스트를 생성합니다.
테스트 그래프는 예측된 침기율과 인터페이스 높이를 시각적으로 이해하기 쉽게 표시합니다. 테스트 결과 Hold Time이 10분 이상 되지 못하면, 기술자는 테스트 존 외피에 침기가 있는 곳을 나열하는 양식을 사용하여 침기 영역 조사를 생성할 수 있으며, 외피의 기밀성능을 높이는 작업을 하게 됩니다.

다채널 팬 기능

테스트 존의 규모가 아주 큰 경우 다채널 팬을 사용하여 넓은 구역을 테스트할 수 있습니다.

영국식 또는 미터법 단위

사용 단위 허용: [in. w.c., cfm, ft, °F] [pa, cfm, ft, °F] [pa, cfm, m, °C] [pa, cm/s, m. °C] [pa, cm/h, m, °C] [pa, l/s, m, °C] 모든 브랜드의 테스트 장비와 호환됩니다.

맞춤법 검사기를 포함한 보고서 양식에 인쇄 그래프, 출석 페이지, 침기 설문 조사 및 면책 조항이 포함된 완전한 7페이지 전문 보고서가 생성되며, 인쇄 메뉴에서 직접 한 단계 나아가 PDF 보고서를 생성합니다.

사용자 친화적

심각한 오류를 범하기 어렵습니다. 단계별 절차는 기술자가 테스트를 통해 안내되고, 알림 체크 리스트는 일반적인 오류를 방지하는 데 도움이 됩니다, 규격 사양 및 샘플 화면은 EIT Quick TEST 2001 매뉴얼을 참고 하십시오

규격 사양
Minieapolis Enclosure Integrity Test 키트
DG-1000 디지털 압력/유량계

Energy Conservatory에서 개발 및 제조한 DG-1000 디지털 압력/유량계는 최신 개발품입니다. 듀얼 솔리드 스테이트, 에칭 실리콘 압력 센서 및 LCD 터치 디스플레이와 디지털 프로세서, 자동 영점 조정 및 잘 설계 및 테스트된 인쇄 회로의 조합은 타의 추종을 불허하는 정밀도와 정확성을 제공합니다. 화재 안전 산업에서 사용되는 듀얼 디스플레이는 압력과 유량을 동시에 표시하는 듀얼 디스플레이와 디스플레이 홀드(동결)와 같은 기능을 통해 DG-1000을 궁극의 "꿈의" 게이지로 만듭니다. 분해능: 0.1PA 정확도: 압력 판독 값의 0.9%

Model BD4 105 Blower Door Fan

nergy Conservatory에서 정밀하게 설계하고 교정된 팬은 18에서 9259㎥/h까지 정밀하고 안정적인 유량 측정을 제공합니다. 가볍고 견고한 사출 성형 팬하우징 및 솔리드 스테이트 가변 속도 팬 제어. 각 팬은 선적 전에 TEC에서 교정됩니다. 소규모 테스트 존에 적합한 Blower Door Mini Fan, 대규모 공간에 대한 다채널 Blower Door도 적용 가능합니다.

Minieapolis 특수 도어 프레임 및 패널

"조정 가능한 알루미늄 프레임과 내구성이 뛰어난 나일론 패널의 혁신적인 디자인은 수천 명의 사용자의 경험을 바탕으로 수년간 개선한 결과입니다. 블러도어를 도어 개구부에 밀봉하는 더 쉬운 방법은 없습니다." 화재 안전 산업의 요구 사항을 충족하기 위해 화재 안전 기술에 특수 대형 프레임을 제공한 Energy Conservatory에서. 압출 알루미늄 프레임은 컴팩트한 케이스에 꼭 맞고 몇초만에 설치됩니다. 밝은 빨간색 나일론 패널에는 투명한 비닐 창이 있어 보호 구역 밖의 활동을 모니터링할 수 있습니다. 특수 설계는 29 "에서 48"너비 및 51"에서 94" 높이의 도어 개구부에 맞습니다. 더 높고 큰 개구부는 쉽게 조정하고 테스트할 수 있으며 더 다양한 도어프레임 및 패널이 준비되어 있습니다.

Minieapolis Enclosure Integrity Test 추가 키트

NFPA 2001 /2012/2015/2018 Enclosure Integrity Test 필요한 모든 것. DG-1000 디지털 압력/유량계, A, B 및 C, D &E 유량 링, BD4 블로도어 팬, 특수 도어프레임 및 패널, 기타 악세서리, EIT Quick Test Intl 소프트웨어. 기타 자세한 내용 등등은 매뉴얼을 참조하시거나 문의 하십시요

Enclosure Integrity Test 교육 및 이수(NFPA)

화재 안전 기술은 고객에게 교육과 지속적인 지원을 제공합니다. 교육은 일반적으로 고객의 편의에 따라 Zoom을 통해 온라인으로 수행되기도 합니다. 오래된 고객에게도 프로그램 업그레이드에 Fire Safety Technology는 항상 지원을 진행하여 오고 있으며, 종종 최초 판매 후 오랜 시간이 지난 후에도 고객에게 제공하는 지원에 자부심을 느낍니다.

장비 교정 요구 사항(NFPA)

NFPA가 요구하는 장비 교정 및 블러도어 장비 AS는 언제나 한결같은 Energy conservatory사의 지원이 있습니다.

Fire Protection(Blower Door Gmbh, ISO)

FireProtection 업그레이드를 통해 ISO 14520:2015 및 ISO 14520:2006, EN 15004:2019 및 EN 15004: 2008, VdS 2380:2019-03 및 VdS 2381:2016-06에 따라 소화 가스 유지 시간을 결정할 수 있습니다. 무료 프로그램을 사용하면 여러 컴퓨터에서 팀 또는 회사 그룹의 여러 직원과 함께 현장별 사용토큰 방식으로 클라우드 기반 작업을 할 수 있습니다. 새로운 가격 구조는 프로젝트당 하나의 토큰을 청구하여 고객 요구 사항에 맞게 조정되며 계산하기 쉽습니다. 모든 신규 고객은 무료 샘플측정을 시도해 볼 수 있으므로 직관적으로 작동 가능한 무료 프로그램에 익숙해질 수 있습니다. 상세한 테스트 보고서는 거의 완전히 개별화되어 회사의 기업 설계에 맞게 조정될 수 있습니다. 예를 들어, 교정 인증서를 테스트 보고서에 통합하고 회사별 일정별 요구 기반 매핑을 위한 광범위한 데이터 및 사용자 관리 등의 추가 기능을 제공합니다.

Fire Protection(Blower Door Gmbh, ISO) 주요기능

· ISO 14520:2015 및 ISO 14520:2006, EN 15004:2019 및 EN 15004:2008, VdS 2380:2019-03 및 VdS 2381:2016-06에 따른 소화 가스 유지 시간 측정
· 다국어 프로그램 (영어, 독일어, 프랑스어)
· 클라우드 기반 데이터 관리 및 스토리지
· 다른 워크스테이션에 무제한으로 설치 가능
· docx 및 pdf 파일 형식의 보고서 템플릿의 개별 구성
· 테스트 보고서에 측정 결과의 계산 및 그래픽 표시
· 직관적인 조작으로 최적화된 프로그램 인터페이스
· 여러 측정 장치 및 관련 교정 인증서 입력
· 프로젝트당 하나의 토큰을 청구하는 수요 지향적 가격 책정
· 온라인 계정 및 구독 관리
